Uppdraget gällde att uppgradera en äldre proppsäkringscentral till en normcentral med jordfelsbrytare och automatsäkringar i Rotsunda, Väsby, Stockholms län. Vi inledde med en förbesiktning av befintlig anläggning: genomgång av gruppförteckning, kontroll av ledningsnät och potentialutjämning, samt mätningar av slingimpedans och belastningsbalans per fas. Därefter togs en installationsplan fram med fokus på selektivitet, rätt skyddsnivåer och framtida expansionsmöjlighet. Arbetet utfördes spänningslöst med låsning och märkning, och den gamla centralen demonterades kontrollerat för att bevara kabellängder och isolering.

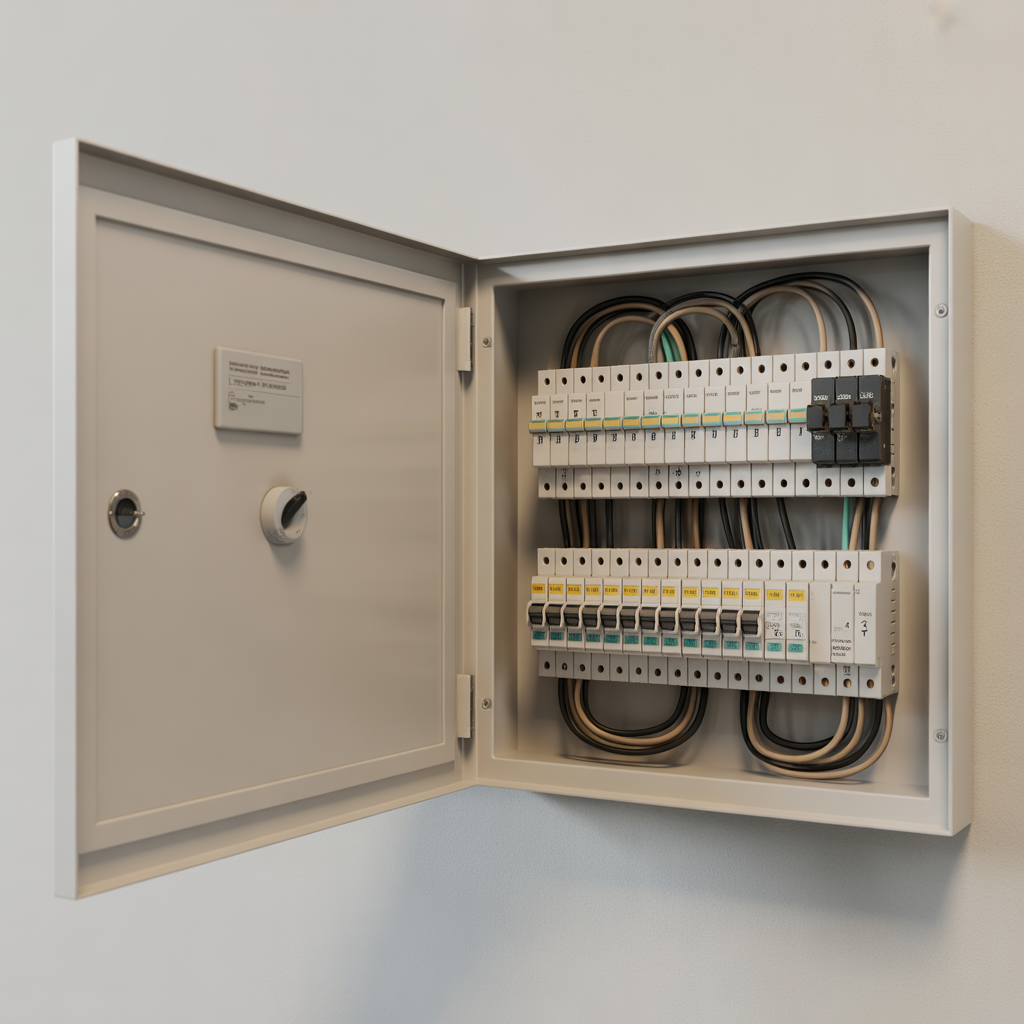

Den nya centralen byggdes på DIN-skena med huvudbrytare, jordfelsbrytare typ A 30 mA för personskydd och modulära automatsäkringar dimensionerade efter ledningsarea och last. För belysning och uttag användes främst B-karaktäristik medan motor- och startströmsbelastade grupper fick C-karaktäristik, och ett typ 2-överspänningsskydd installerades för att skydda känslig elektronik. Kabelgenomföringar och kapsling valdes med rätt IP-klass, ledningar drogs halogenfritt med korrekt färgkodning och dragavlastning, och alla kopplingar drogs med moment enligt tabell. Vi ordnade gruppindelningen för bättre fasbalans, reserverade moduler för framtida behov och märkte varje grupp tydligt. En uppdaterad gruppförteckning och ett enkellinjeschema togs fram och monterades i locket.
Kvalitetssäkringen omfattade kontroll enligt Elsäkerhetsverkets föreskrifter och Elinstallationsreglerna SS 436 40 00. Vi mätte isolationsresistans, kontinuitet i skyddsledare, slingimpedans och beräknad kortslutningsström för att verifiera frånkopplingstider. Jordfelsbrytare testades med instrument för utlösningsström och tid, och funktionsprov genomfördes på samtliga grupper under last. Efter intrimning termograferades centralen för att identifiera eventuella varmgångar, och fasbalansen justerades där det gav nytta. Slutligen överlämnades mätprotokoll och fotodokumentation, och anläggningsägaren fick en genomgång av centralens funktion, provning av jordfelsbrytare och rutiner vid felsökning.
Ser du behov av en liknande uppgradering av din elcentral, hör av dig så tar vi fram en tydlig plan och genomför bytet med samma strukturerade arbetssätt.
